避雷针保护范围


保护范围

1根避雷针的保护范围

当避雷针的高度h≤hr时

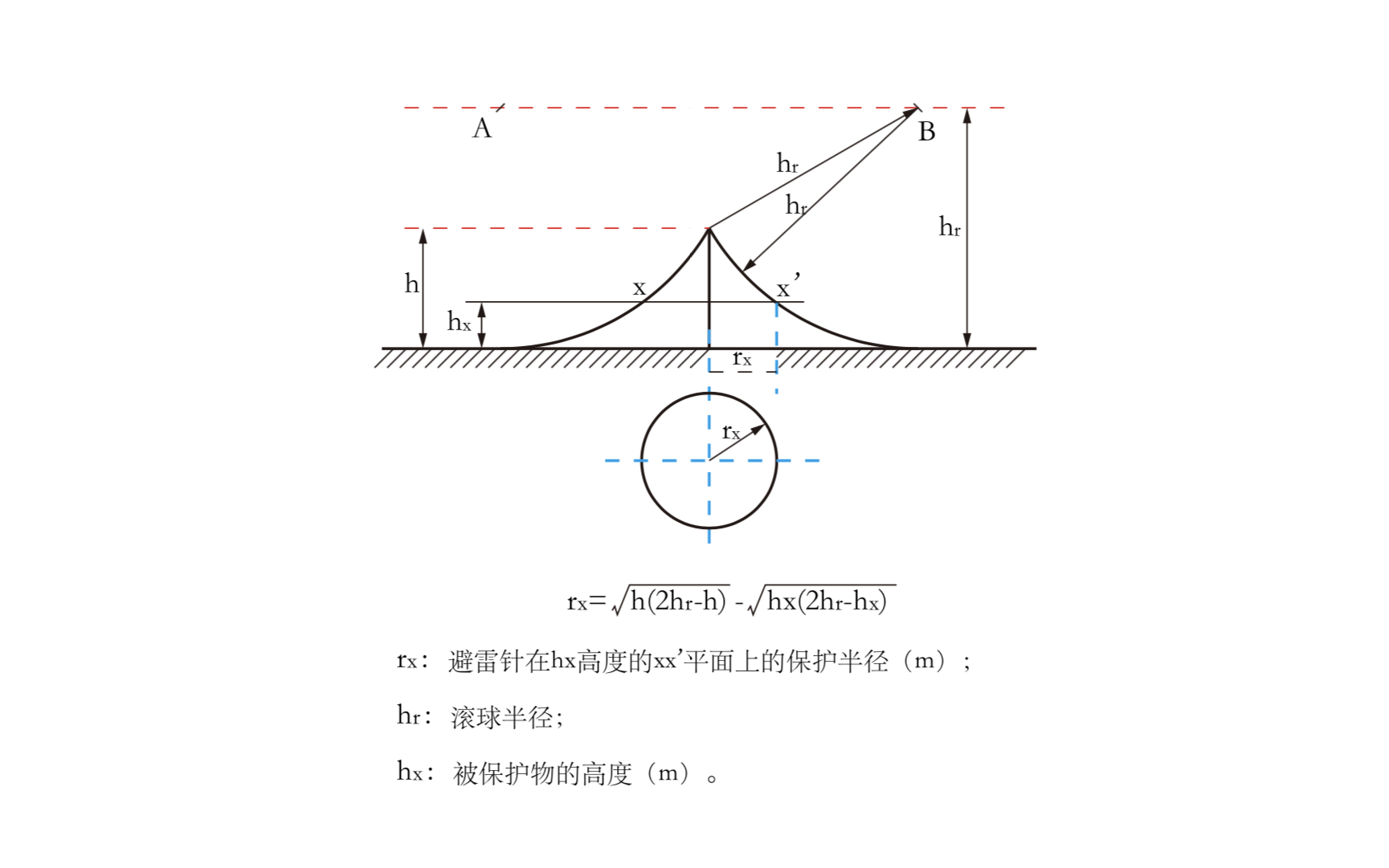

距地面hr处作一条平行于地面的平行线,以避雷针的针尖为圆心,hr为半径画弧,交水平线于A、B两点,又分别以A、B两点为圆心,hr为半径,从针尖向地面画弧。如图1所示,则图中曲线就是避雷针保护范围的边界,保护范围是一个对称的锥体。

Hr的取值

一类防雷建筑物为30米

二类防雷建筑物为45米

三类防雷建筑物为60米
